Drehmomentschrauber Typ D-Flex

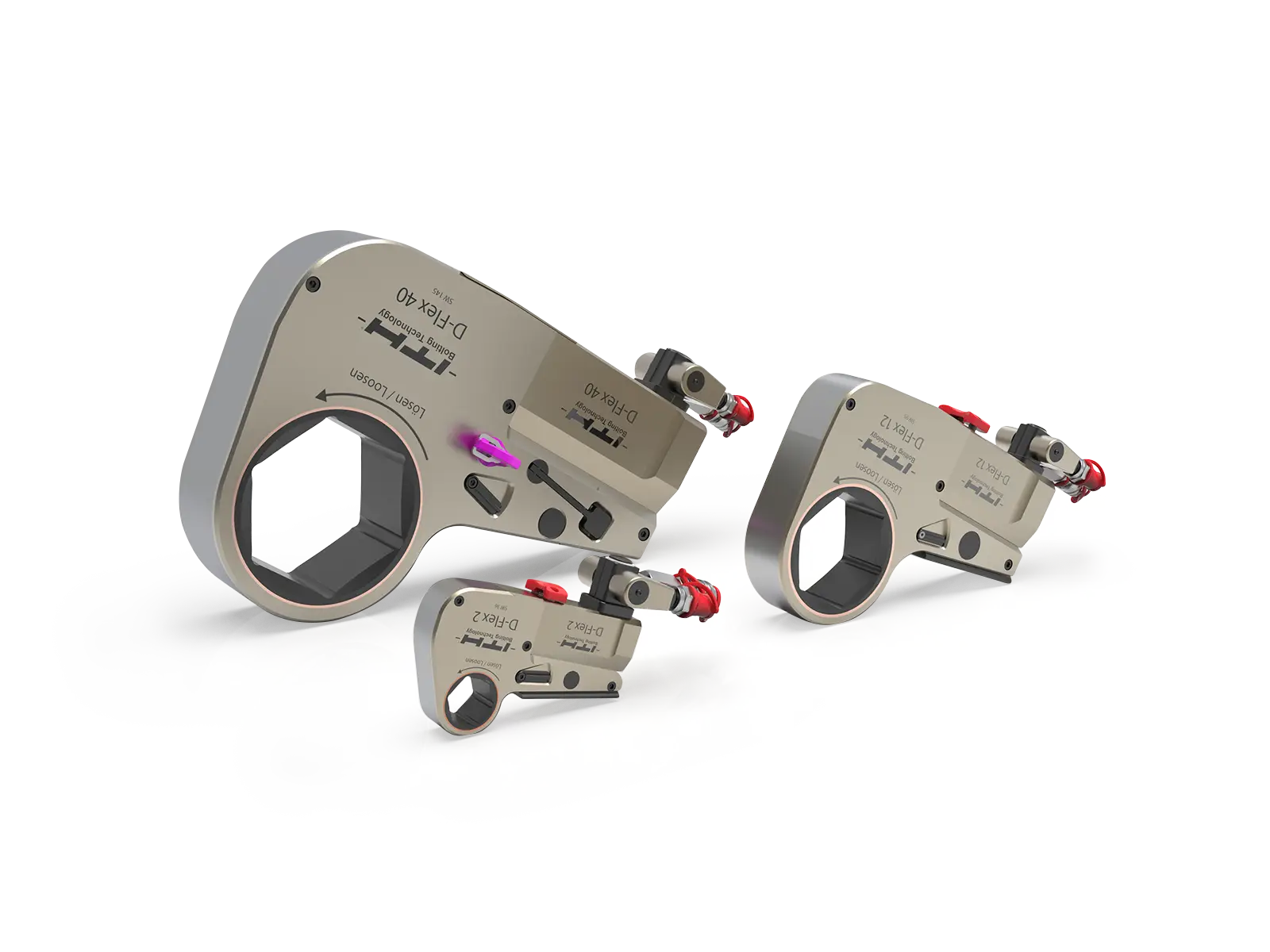

Drehmomentschrauber des Typ D-Flex in verschiedenen Ausführungen

Vorteilhaft bei jeder Anwendung und unteranderem kompatibel zu gängigen Flanschstandards. Der Schnellwechselmechanismus ermöglicht einen schnellen Austausch der Kassetten – ohne extra Werkzeug.

Flexibel

verschiedene Schlüsselweiten

Kompakt

reduzierte Kopfradien

Effizient

Schnellwechselmechanismus

Eindrücke

Produktvorteile

Informationen

Projektberichte

Eindrücke

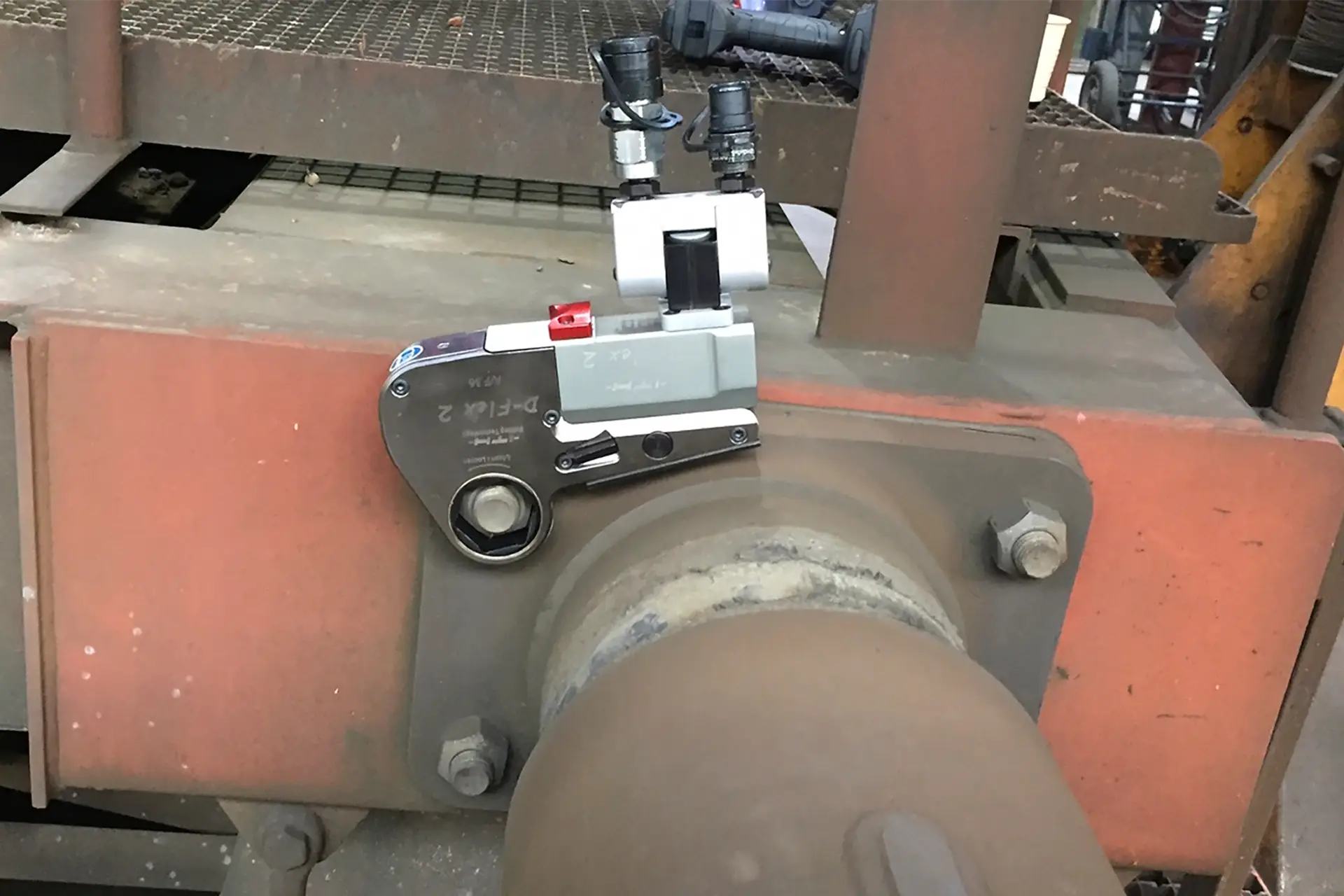

Drehmomentschrauber Typ D-Flex im Einsatz

Der ITH Drehmomentschrauber Typ D-Flex überzeugt durch seine flexible Einsatzmöglichkeit. Mit seinen reduzierten Kopfradien ist er für nahezu jede Anwendung geeignet und kompatibel zu den gängigen Flanschstandards. Eine Zylindereinheit des Drehmomentschraubers kann unterschiedliche Kassetteneinheiten mit diversen Schlüsselweiten betreiben. Durch den Schnellwechselmechanismus ist ein rascher Austausch der Kassetten möglich – ganz ohne extra Werkzeug.

Optionen

Produktoptionen

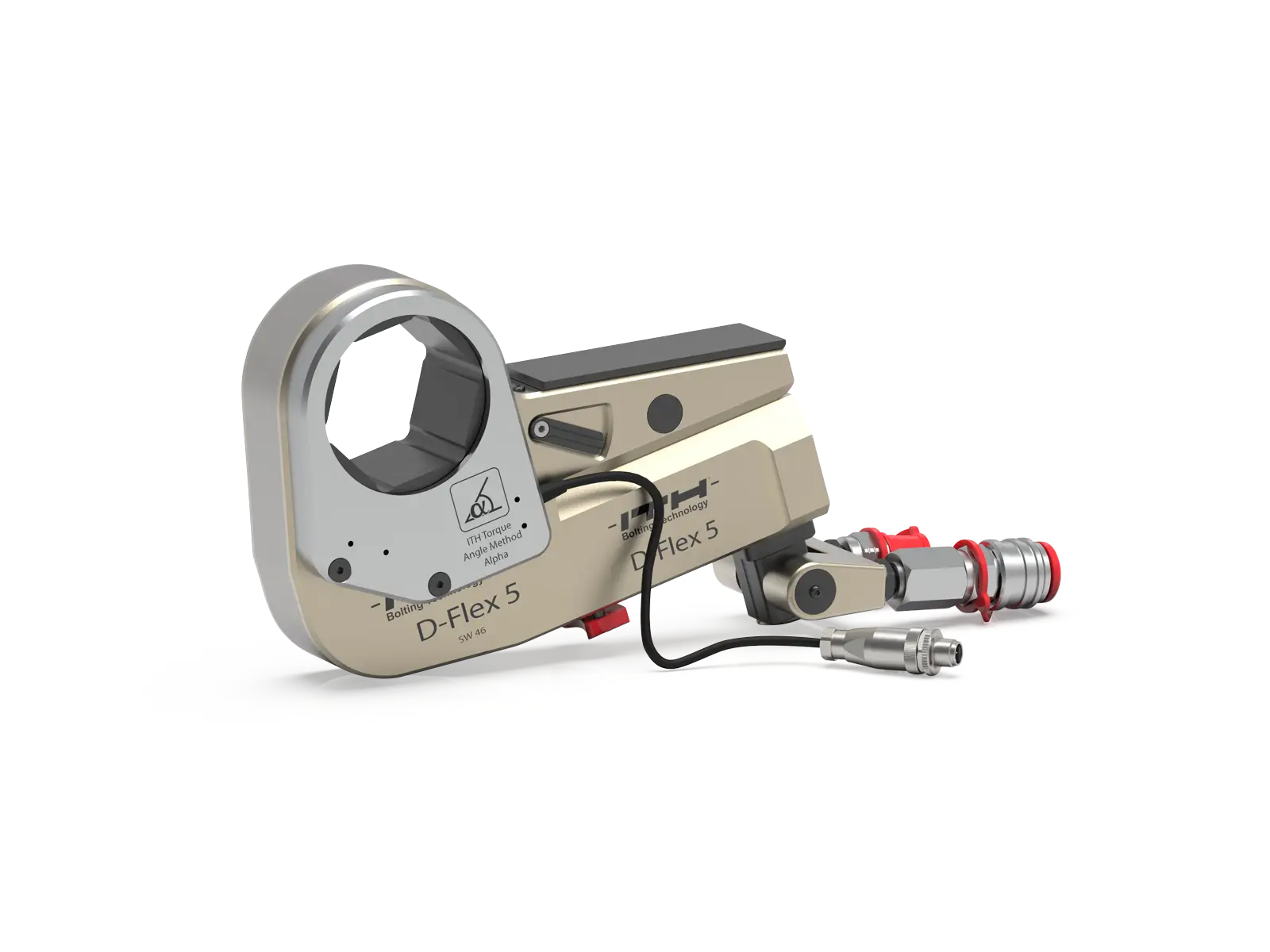

Wählen Sie die optimale Ausstattung für den Drehmomentschrauber Typ D-Flex. Mit der System-ALPHA-Option erhalten Sie eine präzise und effiziente Lösung, die höchste Prozesssicherheit gewährleistet.

System ALPHA

Das drehwinkelgesteuerte Anziehen ermöglicht eine indirekte Messung der Längenänderung des Schraubenbolzens (Δl). Diese Technologie sorgt für maximale Präzision sowie eine optimale Steuerung und Dokumentation des Verschraubungsprozesses.

Vorteile

Produktvorteile auf einen Blick

Der ITH Drehmomentschrauber Typ D-Flex bietet eine flexible Lösung für präzise und effiziente Verschraubungen. Profitieren Sie von modernster Technik und durchdachtem Design, das speziell für industrielle Anwendungen entwickelt wurde.

Kleinste Kopfradien: Durch den reduzierten Außendurchmesser ist der D-Flex ideal für kleinste Schraubenteilungen. Er erfüllt gängige Flanschstandards wie ASME B16.5-2003 und MSS SP-44-2006.

Flexible Kassettengröße: Die Kassettengröße in verschiedenen Schlüsselweiten ermöglicht die Nutzung für diverse Schraubengrößen. Dadurch ist das Werkzeug vielseitig einsetzbar.

Effizientes 2-Schlauchsystem: Das schnell arbeitende 2-Schlauchsystem mit High-Flow-Kupplung sorgt für eine hohe Arbeitsgeschwindigkeit.

Anpassungsfähigkeit: Kompatibel mit allen ITH-Hochdruckaggregaten für Drehmomentschrauber und handelsüblichen Steckschlüsseleinsätzen.

Kompaktes Design: Ideal für radial beengte Platzverhältnisse, durch die geringe Baugröße besonders praktisch.

Robuste Zylindereinheit: Die CLICK-AND-GO-Mechanik ermöglicht eine schnelle Arretierung per Hand – ohne zusätzliches Werkzeug.

ITH Smart Tools

Mit ITH Smart Tools machen Sie verschiedenste Schraubwerkzeuge einfach smart – unabhängig vom Gerätetyp. Dank Cloud-Anbindung erfassen, überwachen und dokumentieren Sie Montageprozesse zentral, standortübergreifend und in Echtzeit. Profitieren Sie von maximaler Transparenz, Effizienz und Rückverfolgbarkeit in Ihrer Fertigung.

Informationen

Drehmomentschrauber Typ D-Flex Spezifikationen

Kleinste Kopfradien und flexible Einsatzmöglichkeiten
Der D-Flex überzeugt durch seinen reduzierten Außendurchmesser und ist perfekt für kleinste Schraubenteilungen geeignet. Er erfüllt gängige Flanschstandards wie ASME B16.5-2003 und MSS SP-44-2006. Dank der flexiblen Kassettengrößen in verschiedenen Schlüsselweiten kann das Werkzeug bei unterschiedlichen Schraubengrößen eingesetzt werden, was es besonders vielseitig macht.

Effizientes 2-Schlauchsystem für maximale Geschwindigkeit
Das schnell arbeitende 2-Schlauchsystem mit High-Flow-Kupplung sorgt für eine hohe Arbeitsgeschwindigkeit und steigert die Effizienz bei jedem Einsatz. Die Anpassbarkeit an alle ITH-Hochdruckaggregate für Drehmomentschrauber sowie handelsübliche Steckschlüsseleinsätze bietet zusätzliche Flexibilität.

Kompaktes Design für enge Platzverhältnisse
Mit seiner geringen Baugröße ist der D-Flex ideal für radial beengte Platzverhältnisse. Das kompakte Design erleichtert die Handhabung und ermöglicht den Einsatz auch unter schwierigen Bedingungen.

Robuste Zylindereinheit mit einfacher Handhabung
Die schnelle und robuste Zylindereinheit verfügt über die CLICK-AND-GO-Mechanik, die eine einfache Arretierung per Hand ermöglicht – ganz ohne zusätzliches Werkzeug. Dies spart Zeit und sorgt für eine unkomplizierte Bedienung. Diese Version fasst die Vorteile prägnant zusammen und bleibt dabei übersichtlich sowie SEO-optimiert.

Kleinste Kopfradien: Dank des reduzierten Außendurchmessers ist der D-Flex ideal für kleinste Schraubenteilungen und erfüllt Flanschstandards wie ASME B16.5-2003 und MSS SP-44-2006.
Flexible Kassettengrößen: Die Kassettengrößen in verschiedenen Schlüsselweiten ermöglichen den Einsatz bei unterschiedlichen Schraubengrößen, wodurch der Schrauber vielseitig einsetzbar ist.
Effizientes 2-Schlauchsystem: Das schnell arbeitende 2-Schlauchsystem mit High-Flow-Kupplung sorgt für eine hohe Arbeitsgeschwindigkeit und maximale Effizienz.

Anpassungsfähigkeit: Der Schrauber ist kompatibel mit allen ITH-Hochdruckaggregaten für Drehmomentschrauber sowie handelsüblichen Steckschlüsseleinsätzen, was ihn besonders flexibel macht.
Kompaktes Design: Seine geringe Baugröße ermöglicht den Einsatz in radial beengten Platzverhältnissen und erleichtert die Handhabung.
CLICK-AND-GO Mechanik: Die robuste Zylindereinheit erlaubt eine schnelle Arretierung per Hand – ganz ohne zusätzliches Werkzeug. Dies spart Zeit und erhöht die Benutzerfreundlichkeit.

Typ	Max. Drehmomentbereich		L1 min. to max.*		L2 min. to max.*		B		B1		H		Best.-Nr. Zylindereinheit
Typ	[Nm]	[ft·lb]	[mm]	[″]	[mm]	[″]	[mm]	[″]	[mm]	[″]	[mm]	[″]	Best.-Nr. Zylindereinheit
D-Flex 2	2,000	1,475	183 – 193	7.20 – 7.60	135 – 144	5.31 – 5.67	34	1.34	50	1.97	88.7	3.49	58.00002-2000
D-Flex 5	5,000	3,688	238 – 260	9.37 – 10.24	174 – 195	6.85 – 7.68	42	1.65	59	2.32	124	4.88	58.00005-2000
D-Flex 8	8,000	5,900	253 – 273	9.96 – 10.75	176 – 203	6.93 – 7.99	48	1.89	64	2.52	141	5.55	58.00008-2000
D-Flex 12	12,000	8,851	285 – 301	11.22 – 11.85	200 – 224	7.87 – 8.82	56	2.20	77	3.03	158	6.22	58.00012-2000
D-Flex 18	18,000	13,276	357 – 376	14.06 – 14.80	250 – 270	9.84 – 10.63	68	2.68	84	3.31	196	7.72	58.00018-2000
D-Flex 28	28,000	18,439	400 – 428	15.75 – 16.85	280 – 310	11.02 – 12.20	77	3.03	93	3.66	215	8.46	58.00028-2000
D-Flex 40	40,000	29,502	458 – 509	18.03 – 20.04	328 – 368	12.91 – 14.49	94	3.70	110	4.33	240	9.45	58.00040-2000

Kopfradien Kassettentypen

Schlüsselweite SW [mm]	Kopfradius R [mm]							ITH Best.-Nr.*	ALPHA I TH Best.-Nr.
Schlüsselweite SW [mm]	D-Flex 2	D-Flex 5	D-Flex 8	D-Flex 12	D-Flex 18	D-Flex 28	D-Flex 40	ITH Best.-Nr.*	ALPHA I TH Best.-Nr.
19	28							58.000xx-3019	-A01
22	28							58.000xx-3022	-A01
24	28							58.000xx-3024	-A01
27	28	36						58.000xx-3027	-A01
30	28	36						58.000xx-3030	-A01
32	28	36						58.000xx-3032	-A01
36	28	39	44					58.000xx-3036	-A01
41	32	39	44					58.000xx-3041	-A01
46	35	39	44	48				58.000xx-3046	-A01
50	42	42	44	48	58			58.000xx-3050	-A01
55	42	44	44	48	58			58.000xx-3055	-A01
60	44	46	48	52	58			58.000xx-3060	-A01
65	48	50	48	52	58			58.000xx-3065	-A01
70		56	57	57	61			58.000xx-3070	-A01
75		56	57	57	61			58.000xx-3075	-A01
80		62	63	63	66	69		58.000xx-3080	-A01
85			63	63	66	69		58.000xx-3085	-A01
90			70	70	72	72	80	58.000xx-3090	-A01
95			70	70	72	72	80	58.000xx-3095	-A01
100				77	78	79	87	58.000xx-3100	-A01
105				77	78	79	87	58.000xx-3105	-A01
110					87	89	92	58.000xx-3110	-A01
115					87	89	92	58.000xx-3115	-A01
120**						94	97	58.000xx-3120	-A01
125						94	97	58.000xx-3125	-A01
130**						100	102	58.000xx-3130	-A01
135						100	102	58.000xx-3135	-A01
140**						105	107	58.000xx-3140	-A01
145						105	107	58.000xx-3145	-A01
150**							115	58.000xx-3150	-A01
155							115	58.000xx-3155	-A01
160**							122	58.000xx-3160	-A01
165							122	58.000xx-3165	-A01
170**							128	58.000xx-3170	-A01
175							128	58.000xx-3175	-A01
180							133	58.000xx-3180	-A01
185							133	58.000xx-3185	-A01
190							136	58.000xx-3190	-A01
195							136	58.000xx-3195	-A01
200							141	58.000xx-3200	-A01
