RAM System

Das RAM System ermöglicht das sichere, effiziente und reaktionsarmlos Verschrauben mit ITH Drehschraubern – für maximale Arbeitssicherheit und Prozesssicherheit in industriellen Anwendungen.

Sicher

Kein Reaktionsarm nötig

Effizient

Schneller & ohne Gegenhalten

Fixiert

Verbindung bleibt dauerhaft fest

Produktvorteile

Informationen

Projektberichte

Vorteile

Produktvorteile auf einen Blick

Das ITH RAM System ist die innovative Lösung für reaktionsarmloses Verschrauben mit ITH Drehschraubern. Durch die axiale Krafteinleitung werden Biege- und Scherkräfte in der Schraubenverbindung vermieden und die Prozesssicherheit deutlich erhöht.

Reaktionsarmloses Verschrauben erhöht die Arbeitssicherheit und schützt Anwender

Kein Gegenhalten nötig – der Schraubprozess wird schneller und effizienter gestaltet

Axiale Krafteinleitung beim reaktionsarmlosen Verschrauben verhindert Biege- und Scherkräfte

Weniger Verschleiß und Beschädigungen an Bauteilen sowie Werkzeugen im Einsatz

Dauerhafte Fixierung der Verbindung sorgt für höchste Prozesssicherheit im Betrieb

Geeignet für hochfeste Schrauben und verschiedene Gewindegrößen im Industriebereich

ITH Smart Tools

Mit ITH Smart Tools machen Sie verschiedenste Schraubwerkzeuge einfach smart – unabhängig vom Gerätetyp. Dank Cloud-Anbindung erfassen, überwachen und dokumentieren Sie Montageprozesse zentral, standortübergreifend und in Echtzeit. Profitieren Sie von maximaler Transparenz, Effizienz und Rückverfolgbarkeit in Ihrer Fertigung.

Informationen

RAM System Spezifikationen

Das ITH RAM System ist eine innovative Lösung für reaktionsarmes Verschrauben mit ITH Drehschraubern. Es leitet das Anziehdrehmoment axial ein, verhindert Biege- und Scherkräfte in der Schraubenverbindung und bietet eine zuverlässige Sicherung gegen selbsttätiges Lösen der Verbindung

Innovative Verschraubungslösung
Das ITH RAM System (Reaction Armless Modification) wurde speziell für industrielle Schraubprozesse entwickelt, bei denen Arbeitssicherheit und Prozesssicherheit höchste Priorität haben. Durch die axiale Einleitung des Drehmoments werden Biege- und Scherkräfte in der Schraubenverbindung vollständig vermieden.

Komponenten für maximale Effizienz
Das System besteht aus drei perfekt aufeinander abgestimmten Komponenten:

ITH RAM Support (reaktionsarme Abstützung)
ITH RAM Disc (zweischichtiges Sicherungselement)
ITH Counter Disc (optionale Konterscheibe für Durchsteckschrauben).

Sichere und schnelle Montage
Der Verzicht auf einen klassischen Reaktionsarm eliminiert Quetschgefahren und verkürzt die Montagezeit, da Gegenhaltermaßnahmen entfallen. Gleichzeitig werden benachbarte Maschinenteile und Werkzeuge geschont.

Zuverlässige Schraubensicherung
Die ITH RAM Disc verhindert durch ihr Keilsicherungsprinzip das selbsttätige Lösen der Verbindung – auch bei dynamischer Belastung. Für höchste Prozesssicherheit sorgt die optionale ITH Counter Disc, die das Mitdrehen der Gegenseite verhindert.

Axiale Einleitung des Drehmoments ohne Biege- oder Scherkräfte

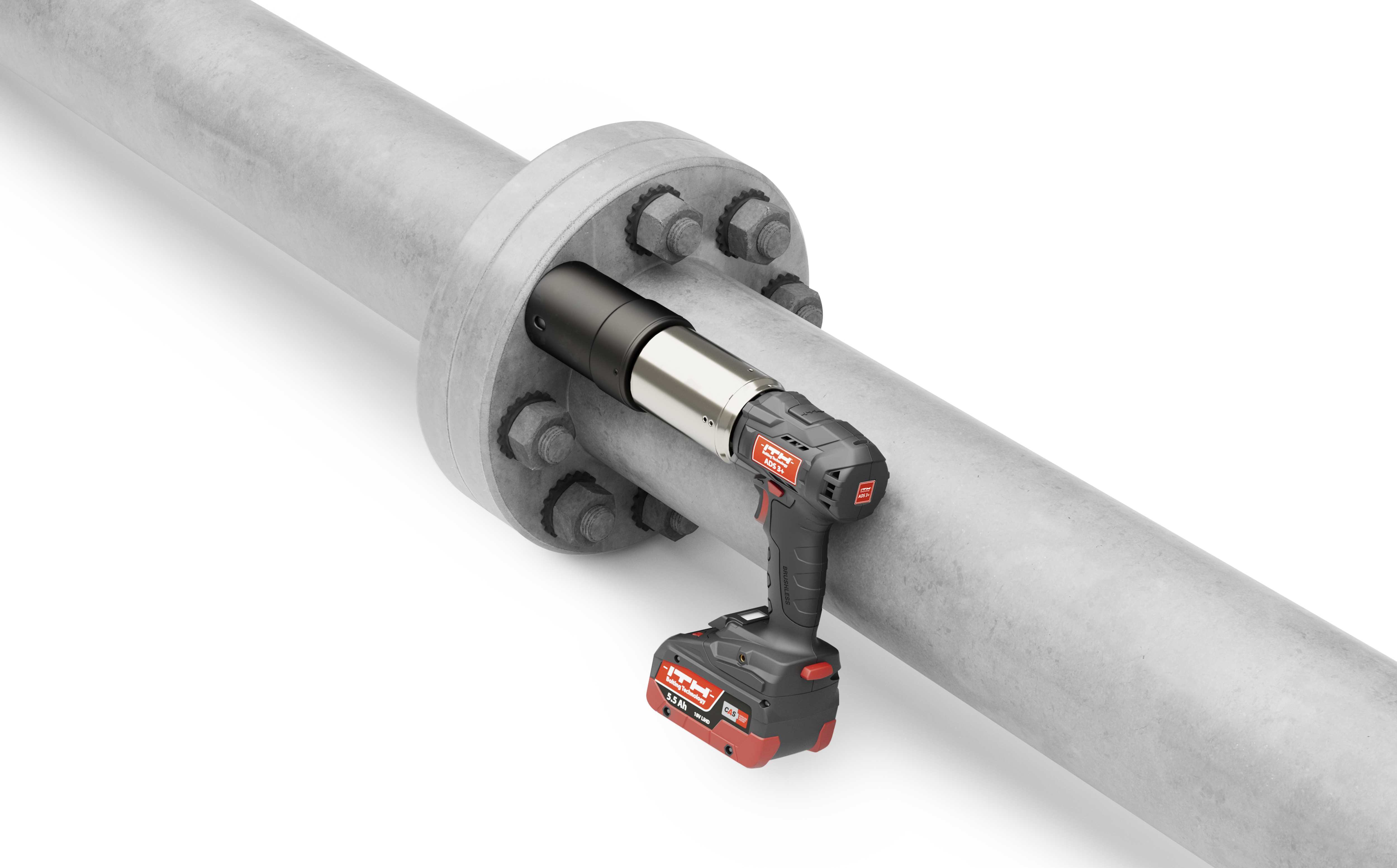

Reaktionsarmloses Verschrauben mit ITH Drehschraubern
Erhöhte Arbeitssicherheit (keine Quetschgefahr)
Kürzere Verschraubungszeit, da kein Gegenhalten notwendig
Weniger Verschleiß und Beschädigungen an Bauteilen und Werkzeugen
Dauerhafte Sicherung gegen selbsttätiges Lösen der Verbindung
Geeignet für hochfeste Schrauben (10.9/10, optional 12.9/12)
Verfügbar für Gewindegrößen M16 bis M36

Optional:

ITH Counter Disc für Durchsteckschraubenverbindungen (verhindert Mitdrehen der Gegenseite)

ITH RAM Disc

Gewindegröße	Best.-Nr.	Lochdurchmesser d₁	Außendurchmesser d₂	Dicke h
Gewindegröße	Best.-Nr.	[mm]	[mm]	[mm]
M16	40.01130-1016	17,0	30,9	5,5
M20	40.01130-1020	21,4	36,9	5,5
M24	40.01130-1024	26,3	47,2	5,5
M30	40.01130-1030	33,4	58,5	6,5
M36	40.01130-1036	39,4	69,5	6,5

ITH Counter Disc

Gewindegröße	Best.-Nr.	Lochdurchmesser d₁	Außendurchmesser d₂	Dicke h
Gewindegröße	Best.-Nr.	[mm]	[mm]	[mm]
M16	40.01130-2016	17,0	25,4	2,0
M20	40.01130-2020	21,4	30,7	2,0
M24	40.01130-2024	26,3	39,0	3,5
M30	40.01130-2030	33,4	47,0	3,5
M36	40.01130-2036	39,4	55,0	3,5

ITH RAM Support

Gewindegröße	Best.-Nr.	Höhe h	Durchmesser D₁	Durchmesser D₂	Schlüsselweite	Antrieb
Gewindegröße	Best.-Nr.	[mm]	[mm]	[mm]	[mm]	[″]
M16	31.01535-25016	80	55	38,5	24	3/4
M20	31.01535-25020	97	70	46	30	3/4
M24	31.01535-25024	108	70	57	36	1
M30	31.01535-25030	118	72	69	46	1
M36	31.01535-27036	131	81	81	55	1
M36	31.01535-34036	145	97	82	55	1 1/2
