Abtriebsverlängerung Typ TE

Die ITH Abtriebsverlängerung Typ TE ermöglicht sichere Verschraubungen bei radial beengten Platzverhältnissen und erweitert den Einsatzbereich von Drehschraubern.

Kompakt

für enge Bauräume

Variabel

optional drehbarer Fuß

Praktisch

einfaches Aufsetzen

Informationen

Projektberichte

ITH Smart Tools

Mit ITH Smart Tools machen Sie verschiedenste Schraubwerkzeuge einfach smart – unabhängig vom Gerätetyp. Dank Cloud-Anbindung erfassen, überwachen und dokumentieren Sie Montageprozesse zentral, standortübergreifend und in Echtzeit. Profitieren Sie von maximaler Transparenz, Effizienz und Rückverfolgbarkeit in Ihrer Fertigung.

Informationen

Typ TE Spezifikationen

Die ITH Abtriebsverlängerung Typ TE bietet eine zuverlässige Lösung für schwer zugängliche Schraubverbindungen und erweitert die Einsatzmöglichkeiten aller ITH Drehschrauber. Entwickelt für industrielle Anwendungen, unterstützt sie effiziente, sichere und präzise Verschraubungsprozesse – auch unter anspruchsvollen Platzverhältnissen.

Optimiert für beengte Platzverhältnisse
Die Abtriebsverlängerung Typ TE wurde speziell für radial begrenzte Bauräume oder tief liegende Schraubverbindungen entwickelt. Sie ermöglicht präzises Anziehen und Lösen von Schrauben, auch wenn Standardwerkzeuge keinen Zugang bieten.

Kompatibel mit allen ITH Drehschraubern
Durch das einfache Aufsetzen auf den Vierkantantrieb lässt sich die Typ TE ohne zusätzlichen Montageaufwand mit allen gängigen ITH Drehschraubern kombinieren. Damit wird der Funktionsumfang der Werkzeuge deutlich erweitert – besonders im Maschinenbau und bei Getriebekomponenten.

Optionaler drehbarer Fuß für flexible Abstützung
Für Anwendungen mit variabler Positionierung kann die Abtriebsverlängerung mit einem drehbaren Abstützfuß ausgestattet werden. Diese Option erhöht die Flexibilität bei wechselnden Schraubpunkten und sorgt gleichzeitig für eine stabile Kraftabstützung.

Kundenspezifische Ausführungen und Zubehör
ITH bietet die Typ TE in verschiedenen Längen und Antriebsgrößen an. Zusätzlich sind Sonderanfertigungen möglich, die exakt auf die jeweiligen Anforderungen im Projektgeschäft abgestimmt werden. Diverse Kraftsteckschlüsseleinsätze können über den Vierkantantrieb sicher fixiert werden.

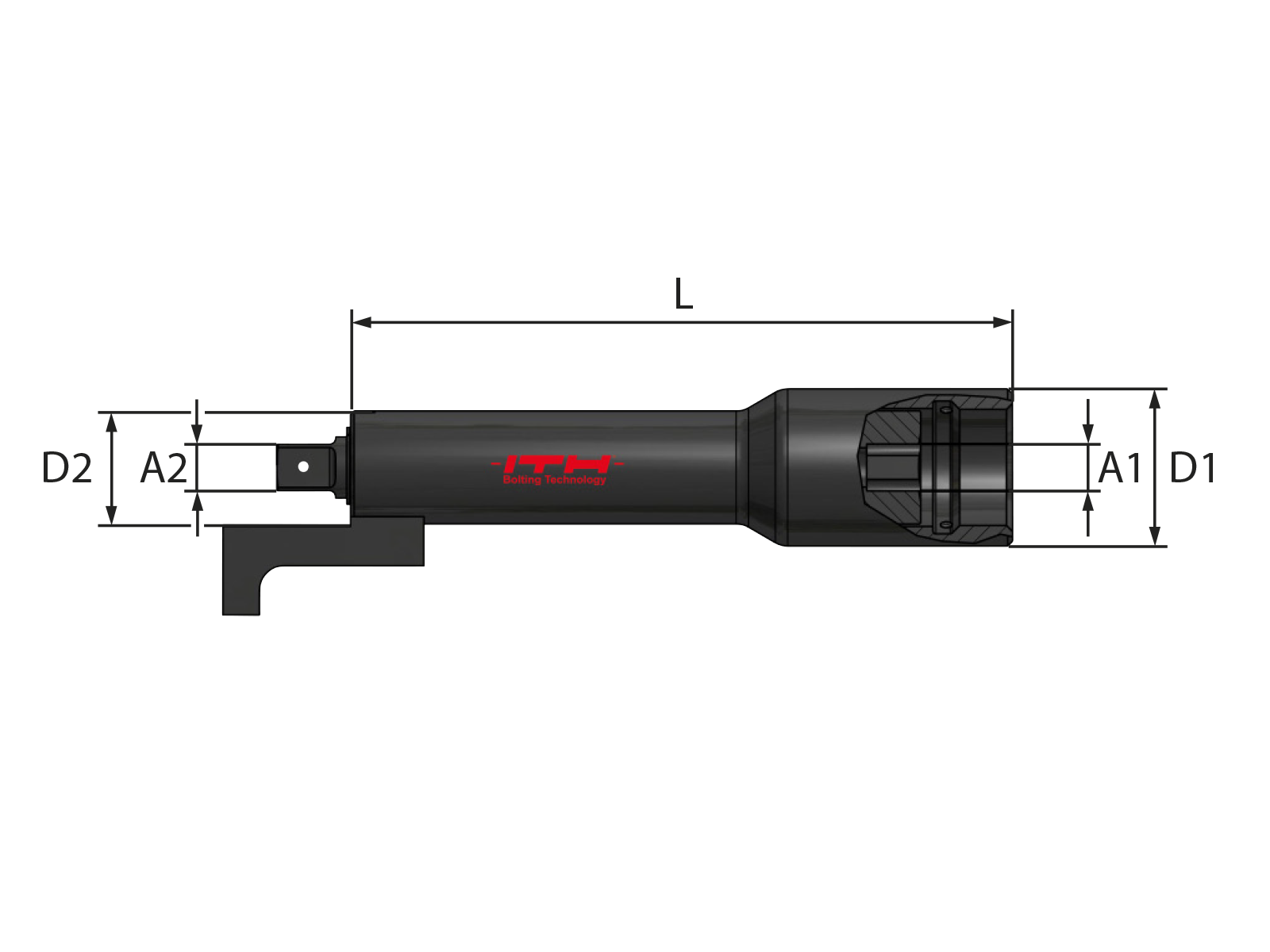

Typ	Best.-Nr.	Max. Drehmoment	L	Antrieb A1	Abtrieb A2	D1	D2
Typ	Best.-Nr.	[Nm]	[mm]	[„]	[„]	[mm]	[mm]
TE – 75	31.00802-2-200	750	200	3/4	3/4	64	46
	31.00802-2-300		300	3/4	3/4
	31.00802-2-400		400	3/4	3/4
TE – 250	31.00803-3-250	2.500	250	1	1	64	56
	31.00803-3-350		350	1	1
	31.00803-3-450		450	1	1
TE – 400	31.00804-4-250	4.000	250	1 1/2	1 1/2	90	70
TE – 400	31.00804-4-450	4.000	450	1 1/2	1 1/2	90	70
