Abstützungen Typ D-Flex

Die D-Flex Abstützungen bieten flexible, sichere und anwendungsgerechte Lösungen für horizontale und vertikale Verschraubungen der D-Flex Schrauberserie.

Kompatibel

mit der ITH D-Flex-Serie

Sicher

Biegemomente vermeiden

Modular

Schnell austauschbare Abstützung

Informationen

Projektberichte

ITH Smart Tools

Mit ITH Smart Tools machen Sie verschiedenste Schraubwerkzeuge einfach smart – unabhängig vom Gerätetyp. Dank Cloud-Anbindung erfassen, überwachen und dokumentieren Sie Montageprozesse zentral, standortübergreifend und in Echtzeit. Profitieren Sie von maximaler Transparenz, Effizienz und Rückverfolgbarkeit in Ihrer Fertigung.

Informationen

Abstützungen für Drehmomentschrauber Typ D-Flex Spezifikationen

D-Flex Abstützungen ermöglichen modulare, schnell wechselbare Auflagen für die D-Flex Schrauber, reduzieren Biegemomente und sorgen für eine präzise Werkzeugführung.

Modulare Abstützungsvarianten

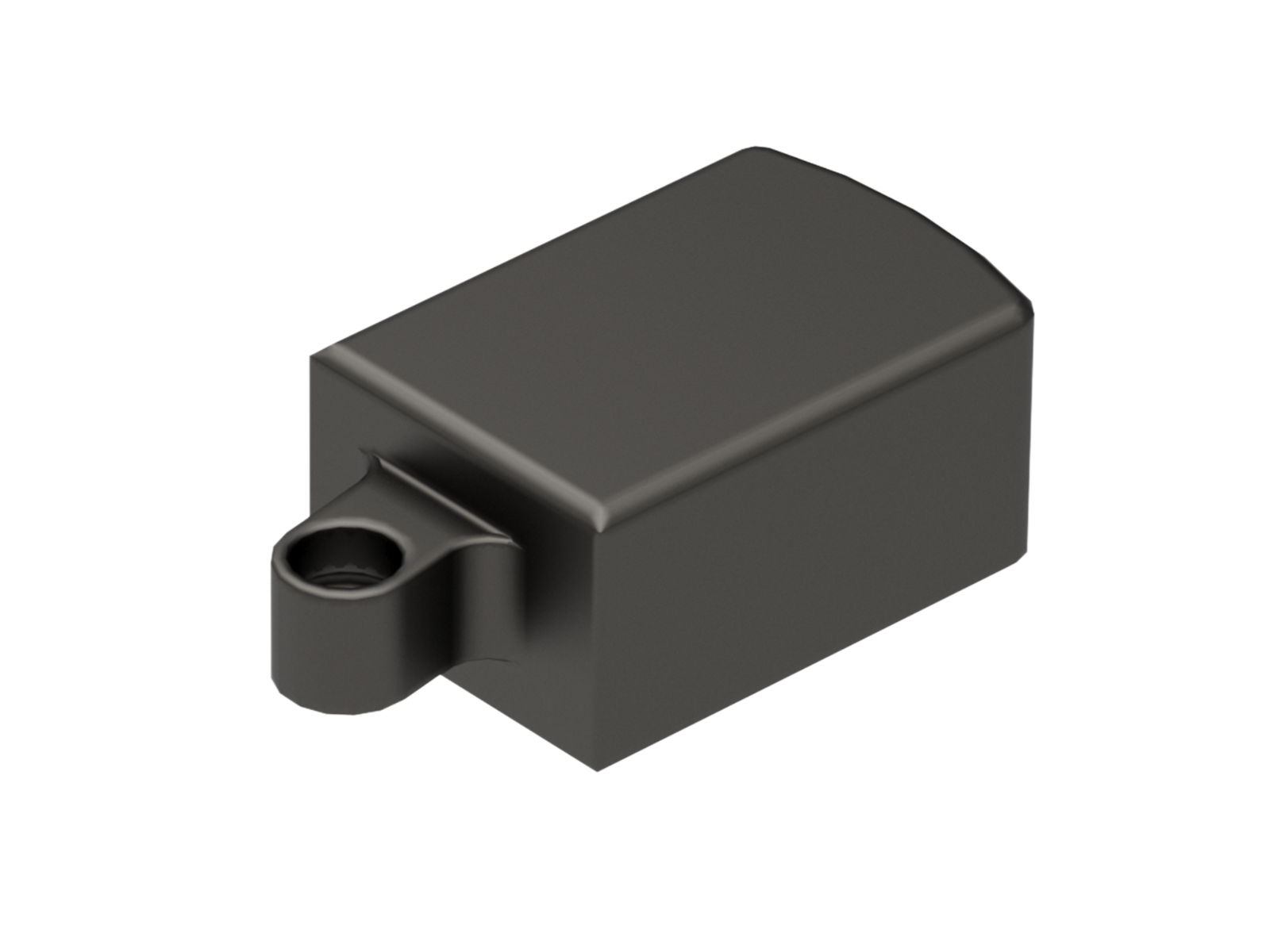

Die D-Flex Abstützungen stehen in fünf Varianten (A, B, C, D, E) zur Verfügung und decken horizontale, vertikale und ringförmige Anwendungen ab. Jede Variante ist präzise auf die Anforderungen unterschiedlicher Schraubsituationen abgestimmt.

Prozesssicherheit durch stabile Auflage
Horizontal ausgeführte „in-line“ Abstützungen verhindern zusätzliche Biegemomente am Werkzeug. Das erhöht die Lebensdauer des Systems und verbessert die Wiederholgenauigkeit der Verschraubungen – ein Vorteil in sicherheitskritischen Industrieanwendungen.

Schnelles und komfortables Handling
Alle Abstützungen lassen sich dank Druckknopfmechanismus einfach lösen, wechseln und sicher verriegeln. Besonders bei wechselnden Applikationen sorgt dies für effiziente Abläufe und minimierte Rüstzeit.

Anpassbar an jede Schraubgröße
Die Abstützungen sind für sämtliche D-Flex Typen von 2 bis 40 verfügbar und berücksichtigen unterschiedliche Schlüsselweiten und Längen. Damit entsteht maximale Flexibilität für Konstruktion, Service und Instandhaltung.

ITH Typ	Abstützung-A Horizontal Standard	Abstützung-B Horizontal Lang	Abstützung-C Horizontal Tief	Abstützung-D Horizontal Ring	Abstützung-E Horizontal Lang
ITH Typ	ITH Best.-Nr.	ITH Best.-Nr.	ITH Best.-Nr.	ITH Best.-Nr.	ITH Best.-Nr.
D-Flex 2	58.00002-1xxx-01	58.00002-1xxx-02	58.00002-1xxx-03-Lyyy	58.00002-1xxx-04-Lyyy	58.00002-1xxx-05-Lyyy
D-Flex 5	58.00005-1xxx-01	58.00005-1xxx-02	58.00005-1xxx-03-Lyyy	58.00005-1xxx-04-Lyyy	58.00005-1xxx-05-Lyyy
D-Flex 8	58.00008-1xxx-01	58.00008-1xxx-02	58.00008-1xxx-03-Lyyy	58.00008-1xxx-04-Lyyy	58.00008-1xxx-05-Lyyy
D-Flex 12	58.00012-1xxx-01	58.00012-1xxx-02	58.00012-1xxx-03-Lyyy	58.00012-1xxx-04-Lyyy	58.00012-1xxx-05-Lyyy
D-Flex 18	58.00018-1xxx-01	58.00018-1xxx-02	58.00018-1xxx-03-Lyyy	58.00018-1xxx-04-Lyyy	58.00018-1xxx-05-Lyyy
D-Flex 28	58.00028-1xxx-01	58.00028-1xxx-02	58.00028-1xxx-03-Lyyy	58.00028-1xxx-04-Lyyy	58.00028-1xxx-05-Lyyy
D-Flex 40	58.00040-1xxx-01	58.00040-1xxx-02	58.00040-1xxx-03-Lyyy	58.00040-1xxx-04-Lyyy	58.00040-1xxx-05-Lyyy
