Kupplungswinkel & -verteiler

Kupplungswinkel und Kupplungsverteiler für Hydrauliksysteme verbinden Schläuche und Komponenten platzsparend und sicher für Arbeitsdrücke bis 3.000 bar.

Flexibel

mit Mehrfachverteiler

Sicher

bis 3.000 bar

Effizient

Platzsparende Verbindung

Informationen

Projektberichte

ITH Smart Tools

Mit ITH Smart Tools machen Sie verschiedenste Schraubwerkzeuge einfach smart – unabhängig vom Gerätetyp. Dank Cloud-Anbindung erfassen, überwachen und dokumentieren Sie Montageprozesse zentral, standortübergreifend und in Echtzeit. Profitieren Sie von maximaler Transparenz, Effizienz und Rückverfolgbarkeit in Ihrer Fertigung.

Informationen

Kupplungswinkel & -verteiler Spezifikationen

ITH Kupplungswinkel und Kupplungsverteiler ermöglichen kompakte, sichere Verbindungen in Hochdruckhydrauliksystemen. Sie sind speziell für den Einsatz mit ITH Schraubenspannzylindern und Hydraulikaggregaten entwickelt und unterstützen eine effiziente Mehrfachverschraubung bei hohen Drücken.

Platzsparende Verbindungslösungen

Kupplungswinkel werden eingesetzt, wenn Hydraulikleitungen in beengten Einbausituationen geführt werden müssen. Durch die abgewinkelte Bauform lassen sich Schläuche sauber verlegen, ohne den Biegeradius zu überschreiten. Das reduziert mechanische Belastungen und erhöht die Lebensdauer der Hochdruckschläuche.

Sichere Hydraulik bis 3.000 bar

Alle Kupplungswinkel sind für hohe Arbeitsdrücke bis 3.000 bar ausgelegt. Stahlverzinkte Komponenten, Staubschutzkappen und das bewährte ITH Dichtungssystem sorgen für tropffreies Kuppeln und Entkuppeln. Optional vorhandene Sicherungsmechanismen verhindern ein unbeabsichtigtes Lösen der Verbindung.

Flexible Verteilung für Multi Tensioning

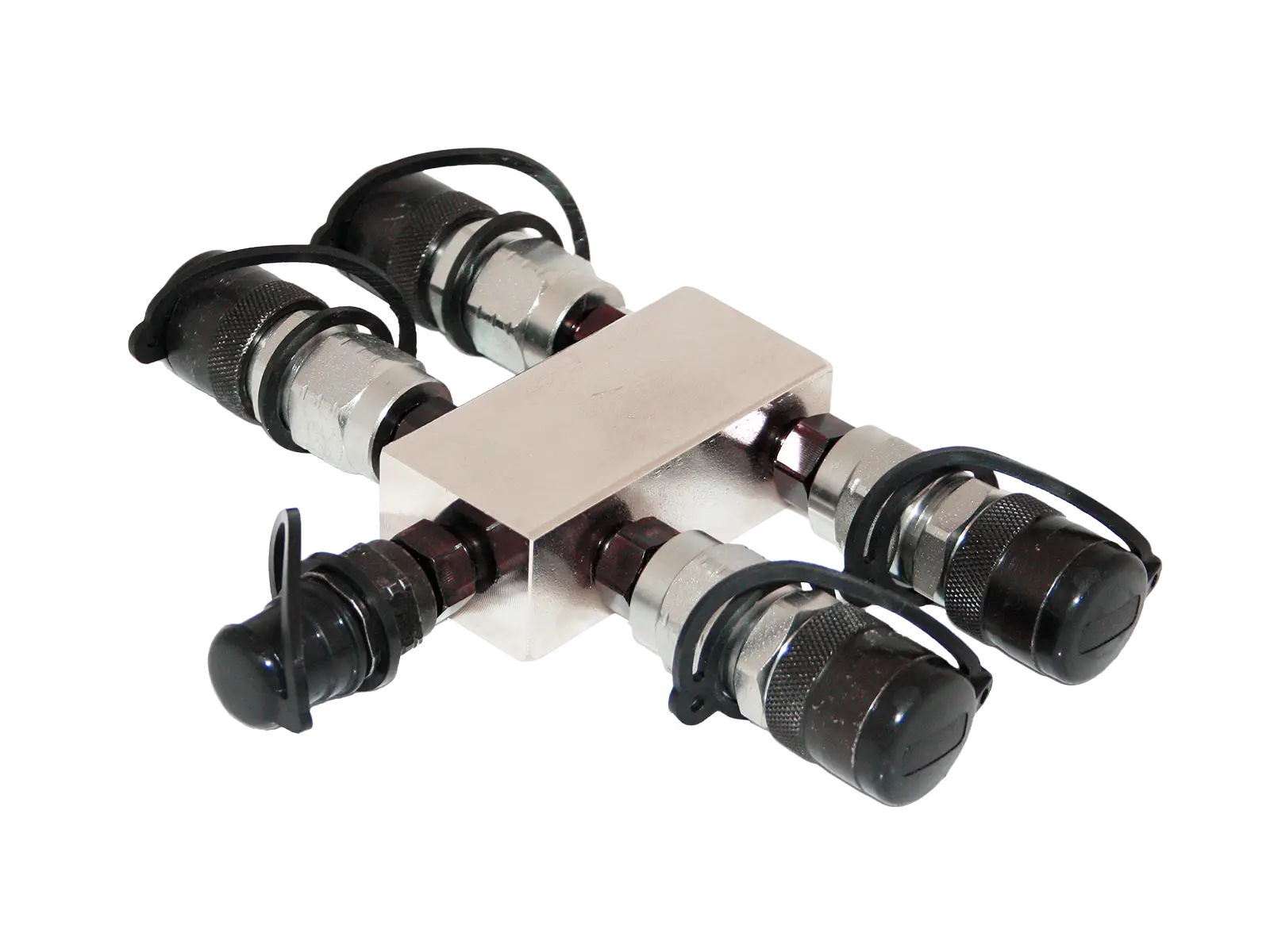

Kupplungsverteiler ermöglichen den parallelen Anschluss mehrerer Schraubenspannzylinder an ein Hydraulikaggregat. Zwei, drei, vier oder fünf Abgänge stehen über verschiedene Ausführungen zur Verfügung. So lassen sich Multi Tensioning Anwendungen effizient realisieren und Rüstzeiten deutlich reduzieren.

Integriert in das ITH System

Kupplungswinkel und Kupplungsverteiler sind Teil des ITH Systemansatzes für Schraubtechnik. In Kombination mit Hochdruckschläuchen, Kupplungen und Aggregaten entsteht eine durchgängige, aufeinander abgestimmte Lösung, die Sicherheit, Effizienz und Zuverlässigkeit industrieller Schraubverbindungen steigert.

Kupplungswinkel

Druck max.	Schutzkappenfarbe	Abmaße [mm]	Best.-Nr.
1.500 bar*	Schwarz	67 x 66 x 28,2	34.10061
2.500 bar*	Blau	67 x 79 x 28,2	34.20061
3.000 bar**	Rot	113 x 95 x 32	34.30060

* Mit Außen- und Innengewinde Standard G ¼“ lieferbar.
** 3.000 bar Kupplung standardmäßig mit Sicherungsring.

Doppelgewindeadapter

Druck max.	Abmaße [mm]	Gewindeausführung	Best.-Nr.
2.500 bar	19 x 45	G ¼″	34.20120
2.500 bar	19 x 45	G ¼″, M16 x 1.5	74.02702
3.000 bar	25 x 44	M16 x 1.5	74.02800

Kupplungsverteiler

Bestellnummernschlüssel:
Standard: 34.x0080-yyz
Zweischlauchsystem: 34.02080-yyz
→ x = Kurzzeichen Druck
→ yy = Kurzzeichen Anzahl der Kupplungen
→ z = Kurzzeichen Bauform
