Zugmutter

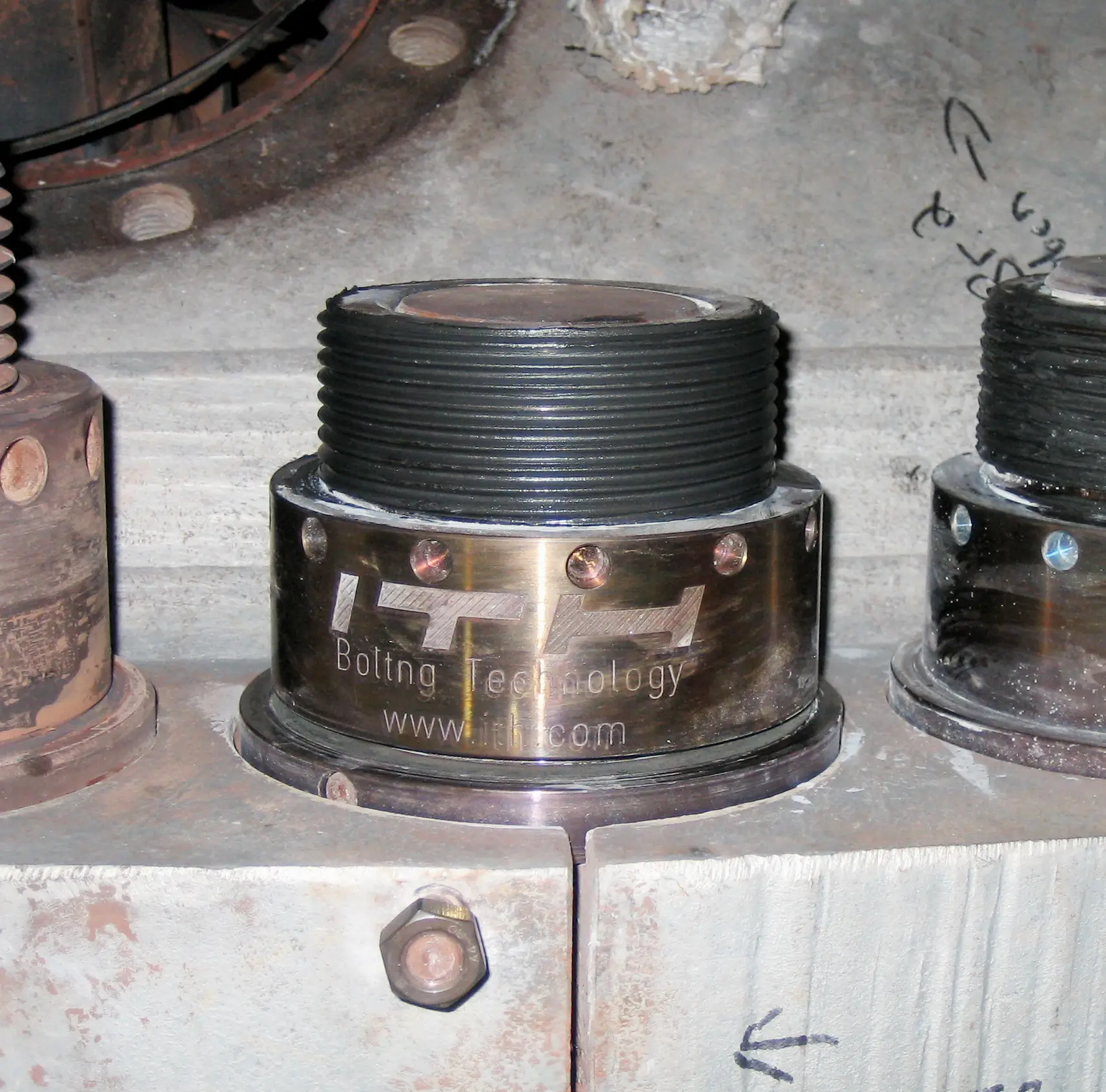

Die ITH Zugmutter Typ TN nutzt das Differentialgewindeprinzip für spannungsoptimiertes, torsionsfreies Vorspannen von Schrauben – ohne Austausch der Schraubenbolzen.

Torsionsfrei

Vorspannung durch Zugkraft

Temperaturbeständig

Optimal für Hochtemperaturverbindungen

Nachrüstbar

Bestehende Schraubenbolzen bleiben erhalten

Informationen

Projektberichte

ITH Smart Tools

Mit ITH Smart Tools machen Sie verschiedenste Schraubwerkzeuge einfach smart – unabhängig vom Gerätetyp. Dank Cloud-Anbindung erfassen, überwachen und dokumentieren Sie Montageprozesse zentral, standortübergreifend und in Echtzeit. Profitieren Sie von maximaler Transparenz, Effizienz und Rückverfolgbarkeit in Ihrer Fertigung.

Informationen

Zugmutter Spezifikationen

Mit der ITH Zugmutter Typ TN setzen Sie auf eine innovative Lösung für das sichere, präzise und langlebige Vorspannen von Schraubenverbindungen – auch bei hohen Temperaturen und anspruchsvollen Betriebsbedingungen.

Innovatives Differentialgewindeprinzip
Die ITH Zugmutter besteht aus drei Komponenten und arbeitet nach dem Differentialgewindeprinzip. Die Vorspannkraft wird rein axial vom Schraubenspannzylinder über die Zughülse auf den Schraubenbolzen übertragen, wodurch zusätzliche Torsions- oder Biegebelastungen vermieden werden.

Optimale Eignung für Hochtemperaturbereiche
Gerade bei temperaturbelasteten Verbindungen bietet die Zugmutter entscheidende Vorteile: Beim Lösen muss keine hohe Haftreibung überwunden werden, was das Risiko von Beschädigungen an Verbindungselementen und Werkzeugen deutlich reduziert. Die Schrauben können mehrfach genutzt werden, ohne ausgetauscht zu werden.

Effiziente Spannungsverteilung und erhöhte Dauerfestigkeit
Durch das Spezialgewinde der Zughülse und die FEM-optimierte Geometrie wird eine sehr gleichmäßige Spannungsverteilung in der Verbindung erreicht. Das erhöht die Dauerfestigkeit der Schraube im Vergleich zu herkömmlichen Muttern erheblich.

Einfache Nachrüstung und Systemflexibilität
Die patentierte ITH Zugmutter kann einfach an bestehenden Schraubenbolzen eingesetzt werden – ein Austausch der Schrauben ist nicht erforderlich. Das spart Zeit und Kosten bei der Montage und Wartung.

Dreiteilige, patentierte Konstruktion
Differentialgewinde für axiale Kraftübertragung
FEM-berechnete Geometrie
Spannungsoptimierte Auslegung
Für bestehende Schraubenbolzen geeignet
Kompatibel mit ITH Schraubenspannzylindern

Optional:

Individuelle Ausführungen und Sondergrößen
Technische Beratung und Auslegung für spezielle Anwendungen

Typ	Best.-Nr.	Vorspannkraft	Gewinde	Schlüsselweite	Erforderlicher ⌀	Höhe
Typ	Best.-Nr.	[kN]	[mm]	[mm]	[mm]	[mm]
TN 30	43.xxxx	290	M30x3,5	46	55	43
TN 33	43.xxxx	385	M33x3,5	50	61	50
TN 36	43.xxxx	450	M36x4	55	67	52
TN 39	43.xxxx	565	M39x4	60	72	59
TN 42	43.xxxx	620	M42x4,5	65	78	60
TN 45	43.xxxx	715	M45x4,5	70	88	65
TN 48	43.xxxx	815	M48x5	75	96	69
TN 52	43.xxxx	1.000	M52x5	80	97	78
TN 56	43.xxxx	1.125	M56x5,5	85	104	82
TN 64	43.xxxx	1.500	M64x6	95	116	93
TN 72	43.xxxx	2.000	M72x6	105	12	108
TN 80	43.xxxx	2.500	M80x6	115	148	118
TN 90	43.xxxx	3.250	M90x6	130	168	135
TN 100	43.xxxx	4.100	M100x6	145	187	150
